1.1、金屬探測儀簡介
金屬探測儀是使用電磁場來檢查在傳送帶流水線上傳送的被檢查品，當探測出設定值以上的金屬信號時，輸出金屬混入的警報或輸出由選擇器發出的剔除指令信號的裝置。
1.2、標準品的組成
金屬探測器 1臺
測試塊 1套
使用說明書 1本

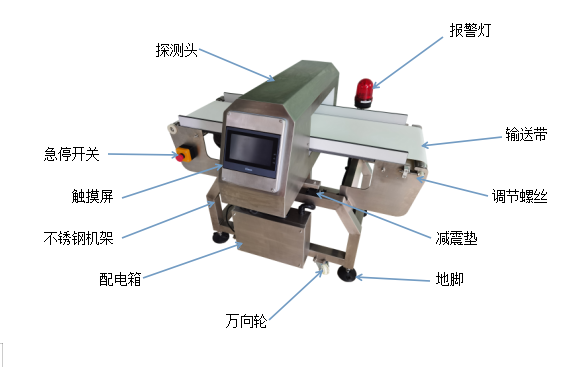

1.3、各部分的名稱和功能
|
|
處理來自探測頭的探測信號，金屬混入時顯示，并對該設備進行整體控制。 |
|
|
用于探測金屬的探測頭。由探測被檢查品通過的光電管和反射鏡組成。 |
|
|
用于傳送被檢查品的帶式傳送機。 |
|
|
支撐顯示部、探測頭、傳送帶。 |
|
|
為控制箱和傳送帶電機提供工作電源。 |
注意 為了防止觸摸屏的損壞，請不要用尖的東西(圓珠筆等)去按鍵。

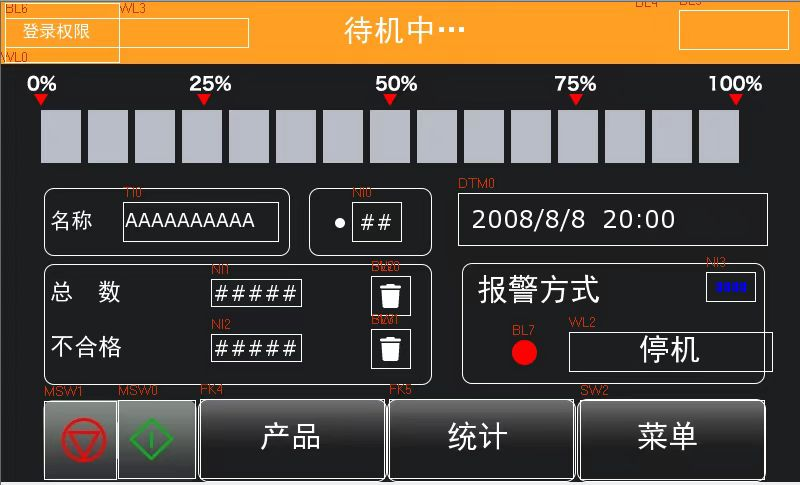

登錄權限：顯示當前登錄人員權限等級
待 機 中：顯示當前設備運行狀態
指 示 燈：從左起，正常探測時顯示綠色，當探測到金屬異物時，同時顯示綠色和紅色。 指示燈等級顯示金屬或干擾信號值的大小
顯 示 屏：顯示產品編號，日期，數量統計，報警方式等
名 稱：顯示正在使用的產品編號和名稱
日 期：顯示當前日期和時間
總 數：顯示當前檢測產品的總數量。
不 合 格：顯示當前檢測產品的不合格數量
報警方式：顯示當前檢測產品的不合格品處理方式
鍵：停止鍵，按此鍵輸送帶停止
鍵：啟動鍵，按此鍵輸送機啟動
產 品 鍵：按此鍵切換產品編號
統 計 鍵：按此鍵查詢設備檢測記錄
菜 單 鍵：按此鍵進行參數設置等
